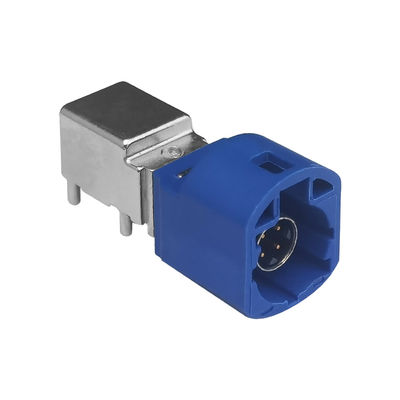

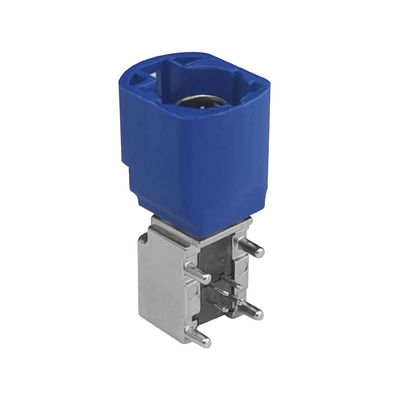

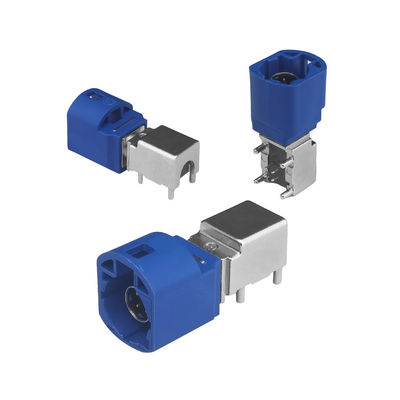

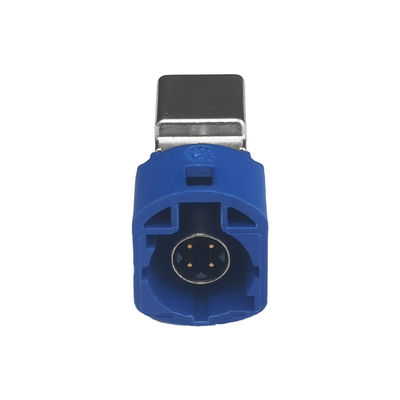

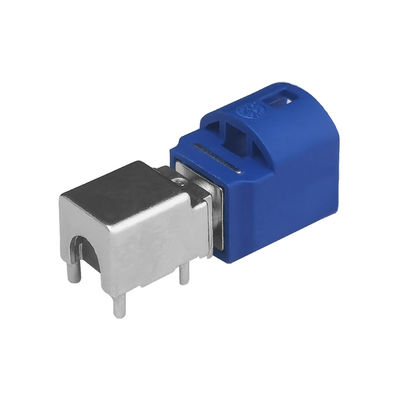

نوع الزاوية اليمنى لموصولات هوائية السيارات
| Place of Origin | China |
|---|---|
| اسم العلامة التجارية | LEADSIGN |
| إصدار الشهادات | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| الأسعار | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع التثبيت | PCB / لوحة جبل | درجة حرارة العمل | -40 إلى + 105 ℃ |
|---|---|---|---|
| عدد المناصب | 4 دبوس | دورات التزاوج | ≥ 25 |
| نطاق التردد | DC إلى 6 جيجاهرتز | التطبيقات | كاميرا LVDS، USB، وتطبيقات IEEE 1394 |
| الخدمات | OEM ODM قبول | الـ MOQ | 20 قطعة |
منتوج وصف
وصف المنتج:
هذا نظام رقمي عالي الأداء للإشارات التفاضلية منخفضة الجهد
تم تصميم نظام HSD خصيصًا لمنع التداخل من الصوت المتقاطع والمصادر الخارجية ، مما يجعله حلًا موثوقًا للغاية لنقل البيانات.انها تستخدم 100 Ω نظام التواصل معالجة بالكامل، والذي قادر على التعامل مع الكابلات الرباعية الملتوية المحمية
فعالة ومتعددة الاستخدامات
يتضمن نظام HSD جميع الأجزاء اللازمة لأداء مثالي ويعرف بكفاءته من حيث التكلفة.وهي مناسبة بشكل خاص لنقل البيانات عالية السرعة وغالبا ما تستخدم في تطبيقات Ethernetهذا النظام يفي أيضاً بالمتطلبات الصارمة لصناعة السيارات.
بنيت لغرض تطبيقات السيارات
تم تصميم نظام اتصال HSD خصيصًا لسوق السيارات ، مع أغراض مثل كاميرات LVDS و USB و IEEE 1394 في الاعتبار.خيارات رموز الألوان، وهي مصممة لتلبية متطلبات السيارات العالمية مع الحفاظ على حجم صغير.
الخصائص:
نظام الارتباط بين HSD
نظام HSD Interconnect هو حل ثوري لارتباطات الكابلات عالية الجودة. تم تصميمه للعمل عند 100 أوم وقادر على استيعاب كابلات رباعية مشوهة محمية.بعض الخصائص البارزة لهذا النظام تشمل:
- آلية قفل مزدوجة للقفل الأساسي والثانوي
- طريقة توصيل القماش المستخدمة للاتصالات الآمنة
- قوة احتجاز الكابلات العالية للاتصالات الموثوقة
- خيارات ترميز فعالة على الغطاء البلاستيكي لمنع سوء الاتصال
- التدابير لمنع تلف دبوس الاتصال
الآلية القفل المزدوج يضمن اتصال قوي ودائم، في حين أن طريقة توصيل crimp يضيف إلى مزيد من استقراره. قوة الاحتفاظ الكابل العالية يضمن اتصال آمن،تقليل أي خطر من قطع الاتصالتسهل خيارات الترميز الفعالة على الغطاء البلاستيكي تحديد الكابلات المناسبة وتوصيلها ، مما يقلل من احتمالات الأخطاء.ويأخذ النظام أيضا الاحتياطات لمنع تلف دبوس الاتصاللضمان طول العمر والوظائف للموصلات.
المعلمات التقنية:
| HSD | |
| الرموز HSD+2 | A.B.C.D.E.F.Z |
| رقم PIN | أربعة أقواس إشارة، إثنان أقواس طاقة |
| كابل | على سبيل المثال، داكار 535، داكار 636 |
| وحدة التعبئة | عند الطلب |
| بيانات كهربائية | |
| إعاقة | 100Ω |
| نطاق التردد حسب نوع الكابل | DC إلى 6 GHz |
| مقاومة اتصال الإشارة | ≤10 مΩ |
| مقاومة الاتصال الخارجي | ≤7.5 مΩ |
| فولتاج الاختبار | 250 V rms |
| الجهد العامل | 60 V rms |
| البيانات الميكانيكية | |
| دورات التزاوج | ≥25 |
| قوة المشاركة | ≤30 ن |
| قوة الانسحاب | ≥5N |
| قفل قوة الاحتفاظ | ≥ 110N |
| بيانات بيئية | |
| نطاق الحرارة | -40°C إلى +105°C |
التطبيقات:
تم تصميم نظام اتصال HSD بشكل خاص للاستخدام في سوق السيارات ، مع تطبيقات مثل كاميرات LVDS وأجهزة USB واتصالات IEEE 1394.يفتخر بخصائص متقدمة، بما في ذلك المفاتيح الميكانيكية، آليات القفل، وترميز الألوان قابلة للتخصيص، وحجم صغير يلبي معايير ومتطلبات صناعة السيارات العالمية.
لا يقتصر هذا النظام المتعدد الاستخدامات على استخدام السيارات وحدها. كما أنه يجد تطبيقات في الصناعات الأخرى مثل الاتصالات والاتصالات،على وجه التحديد في مجالات محطات الراديو الأساسية والإلكترونيات الرقمية للمعلومات والترفيهعلاوة على ذلك، فإن النظام مناسب أيضا للشبكات الرقمية التماثلية، ومتوافق مع العديد من البروتوكولات الشائعة مثل USB 1.0، 2.0، 3.0، LVDS، Ethernet، IEEE 1394 (Firewire) ، و GVIF.
الرموز:
التخصيص:
نرحب بطلبات OEM و ODM ، ونقدم خيارات قابلة للتخصيص لأنواع الكابلات وأنواع الموصلات وأطوال الكابلات. يتم النظر بعناية في متطلباتك المحددة لتقديم حل مخصص.لا تتردد في الاتصال بنا للحصول على المزيد من المساعدة.
الدعم والخدمات:
- طلبات OEM و ODM مرحب بها.
- العينات المجانية متوفرة، والعملاء بحاجة فقط لتغطية رسوم البريد.
- نحن نقدم حلول لوجستية مرنة
- اعتمد علينا للتسليم السريع والخدمة الاستثنائية.
